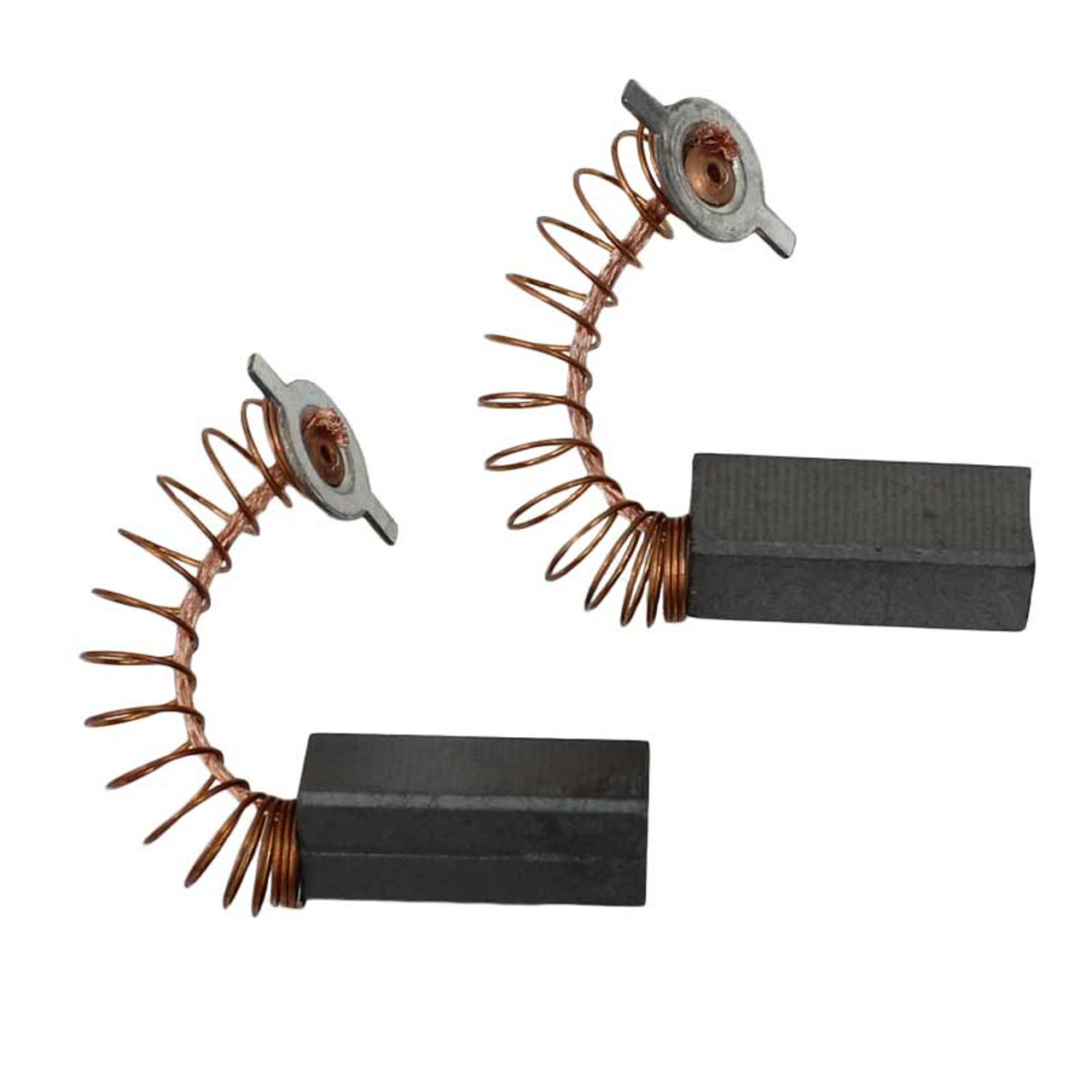

다음 단종 모델에 사용되는 모터 브러시 쌍:
1/8 HP 시리즈 SR, SRM, SRB 모터(현재 1/6HP 모델 제외). 115 및 230 볼트
1/8HP 시리즈 S, SM, SB 모터. 115 및 230 볼트
1/4 HP 시리즈 H, HM, HB 모터. 115 및 230 볼트
시리즈 K 모터. 115 및 230 볼트

브러시는 주기적으로 마모 상태를 점검해야 합니다. 새 브러시는 약 5/8" 길이입니다. 1/4"로 마모되면 교체해야 합니다. 한쪽이 덜 마모되었더라도 두 개의 모터 브러시를 모두 교체해야 합니다.

모터 브러시에 대한 추가 정보:

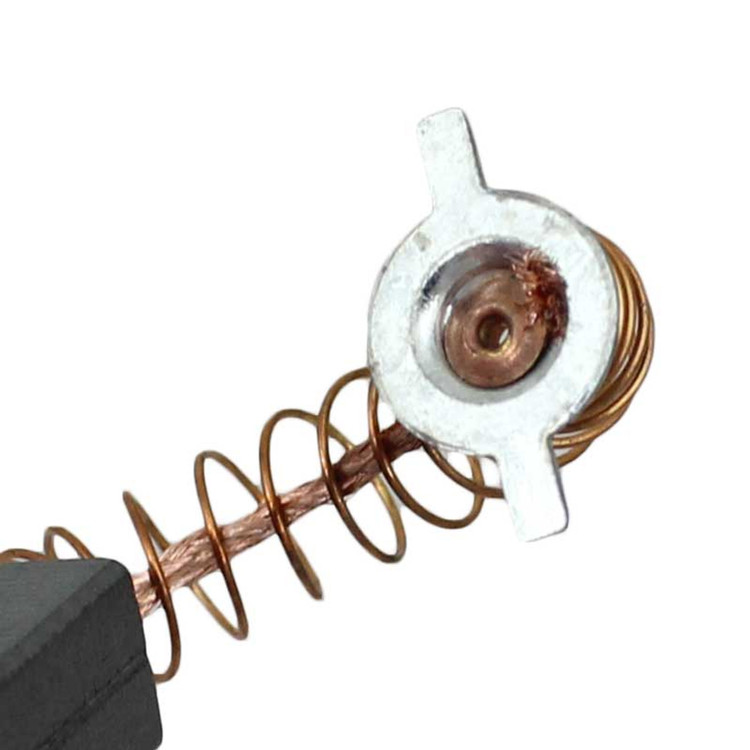

모든 포레돔 전기 플렉스 샤프트 모터는 2극 타입이며, 모터 케이스의 양쪽에 하나씩 브러시가 설치되어 있습니다. 브러시는 브러시 홀더에 장착되며, 이는 구리 또는 황동 튜브로 플라스틱에 둘러싸여 있고, 브러시를 고정하고 접근할 수 있도록 얕은 플라스틱 나사 캡이 있습니다. 플렉시블 샤프트 모터 전원 코드의 리드는 금속 브러시 튜브에 연결되어 전류가 브러시로 흐릅니다. 브러시는 주로 압축된 흑연의 길이로 구성되어 있으며, 가능한 낮은 저항, 낮은 마찰 및 긴 수명을 제공하기 위해 신중하게 제어된 특성을 가지고 있습니다. 유연한 구리 피그테일이 브러시에 내장되어 있으며, U 또는 디스크 단자로 끝납니다. 피그테일은 코일 스프링으로 둘러싸여 있습니다. 브러시의 자유 끝은 커뮤테이터의 곡률에 맞게 곡선으로 되어 있습니다. 브러시가 브러시 홀더에 삽입되고 나사 캡이 제자리에 있으면, 스프링이 브러시가 마모됨에 따라 커뮤테이터에 적절한 브러시 압력을 유지하며, 피그테일 단자가 내부 금속 튜브에 접촉하여 브러시로의 전류 경로를 제공합니다. 이 브러시는 110v / 115v 모터용입니다.
